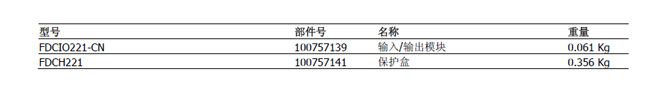

FDCIO221-CN 输入/输出模块
使用说明书


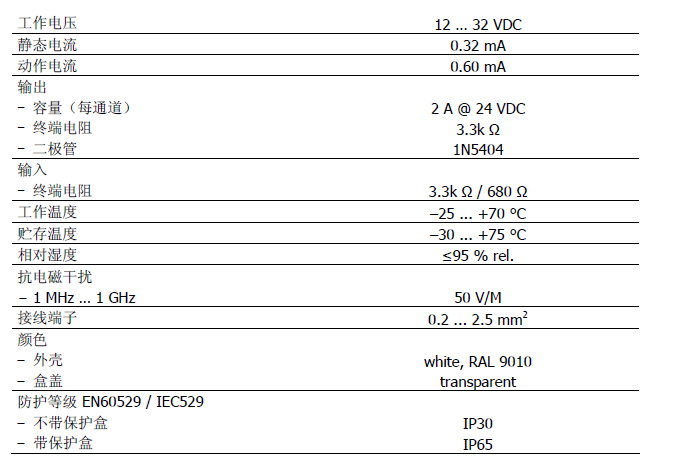

特点

---

·  满足国家标准 G B 16806-2006“消防联动控制系统”
·  1 路可监视无源干接点输入，1 路可监视控制输出（启动时不监视）

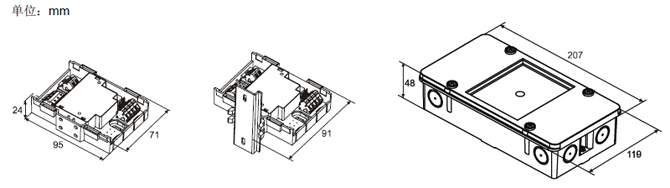

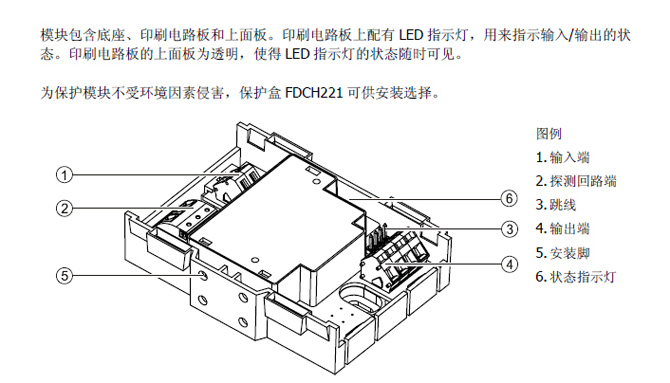

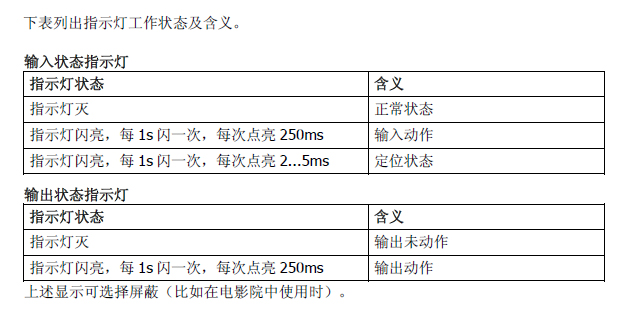

·  LED 指示灯显示输入/输出状态
· 内置短路隔离器
· 跳线开关控制是否监视输出
· 输出 2A @24VDC
· 微处理器信号处理
· 通过 D-Bus 供电
· 通过 D-Bus 与控制器通讯（探测总线，独立编址）
· 产品标签上自带可撕式编码贴，方便工程调试
· 适用于干燥、粉尘或潮湿的环境

应用

---

输入
        通过输入信号可监视无源干接点的状态（如门是否关闭），输入信号可配置为以下几种工作方 式：
       · 状态输入或危险输入
       · 开路或开路/短路监视
      ·  当继电器为下列状态时输入启动：
           – 常闭触点 NC 断开
           – 常开触点 NO 闭合

状态输入和危险输入
危险输入一旦启动即触发火警；状态输入一旦启动即触发状态改变

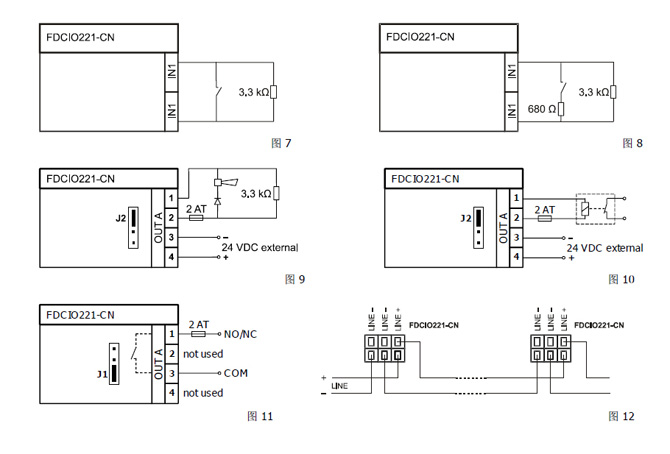

线路监视 监视输入线路的“开路”或者“开路/短路”故障。为实现上述功能，须在输入线路上连接终端 电阻（图    7/8）。当输入线路发生短路或开路时，向控制器发出故障信号。输入信号应为无源 信号。
输出

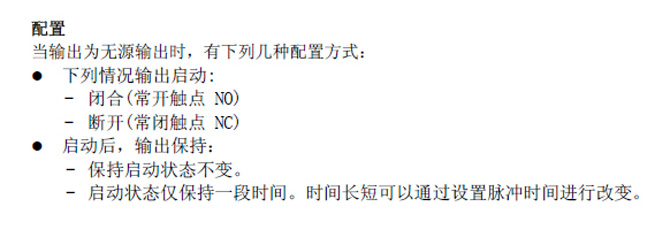

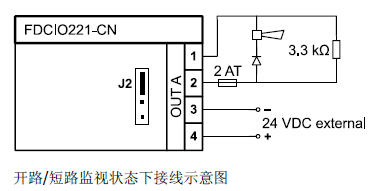

       正常模式 (输出监视)
       - 用于外部设备控制 (如启动信号传感器)。
       - 需外接24VDC 电源。
      - 在非启动状态下，输出线路开路/短路监视。此功能可通过控制器配置及进行切换。

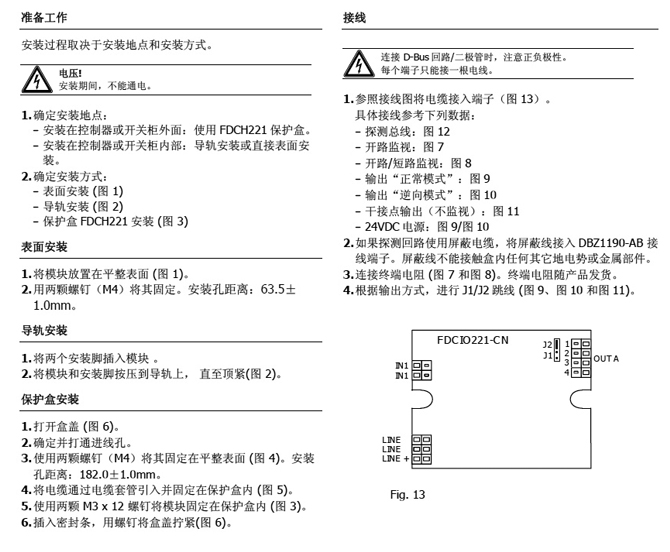

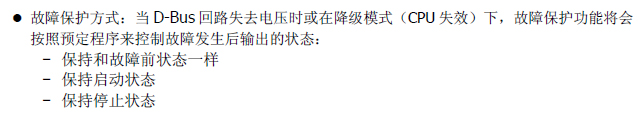

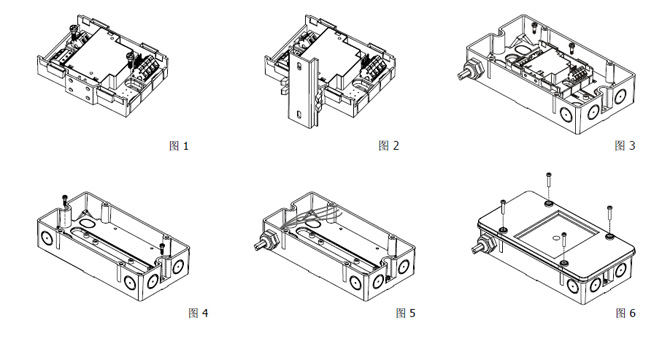

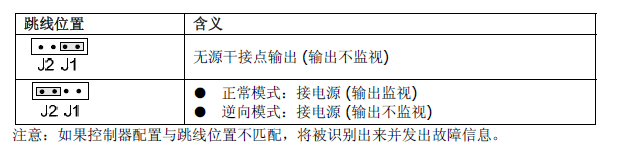

      - 跳线开关必须接到J2 位置。
