FDCI181-2 输入模块
使用说明书

特点

---

·  满足国家标准 GB16806-2006《消防联动控制系统》
·  2 个可监视无源干接点输入端口
· 输入信号线路开路或短路故障可监视（需连接终端电阻）
· 内置微处理器信号处理
· 输入信号经智能判定，可防止外界噪声干扰

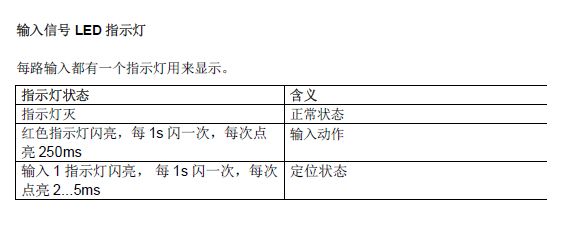

· LED 指示灯状态显示
· 全自动地址设定，无需编码器设置或者拨码开关
· 通过 FD18-BUS 供电
· 通过 FD18-BUS 与控制器通讯（独立地址）
· 适用于干燥、粉尘或潮湿的环境
· 产品标签上自带可撕式编码贴，方便工程调试

应用

---

 状态输入和火警输入
 火警输入一旦启动即触发火警，状态输入一旦启动即触发监视状态改变。

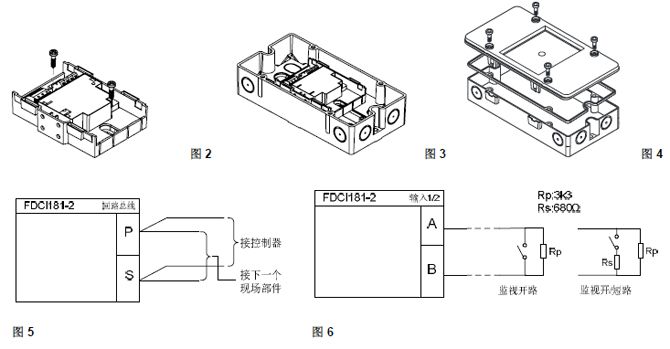

 线路监视 监视输入线路的“开路”或者“开路及短路”故障。为实现上述功能，须在输入线路上正 确连接终端电阻（如图 6）。当输入线路发生短路时，向控制器发出故障信号。输入信号 应为无源信号。

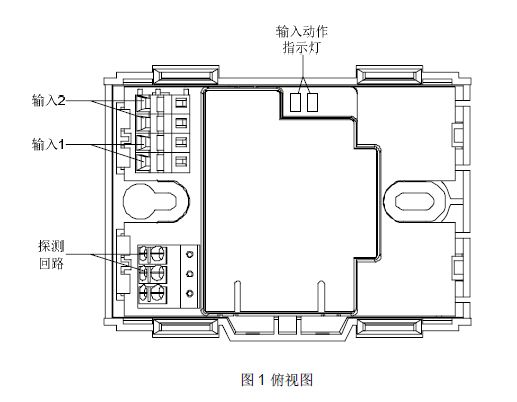

结构

---

模块包含底座、印刷电路板和上面板。印刷电路板上配有 LED 指示灯，用来指示输入信 号的状态。印刷电路板的上面板为透明，使得 LED 指示灯的状态随时可见。

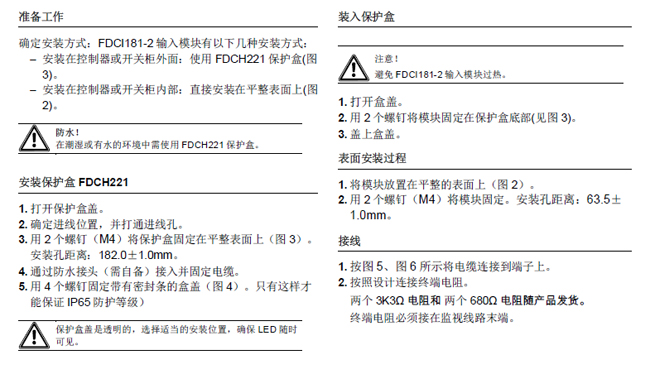

为保护模块不受环境因素侵害，有保护盒可供安装选择。
